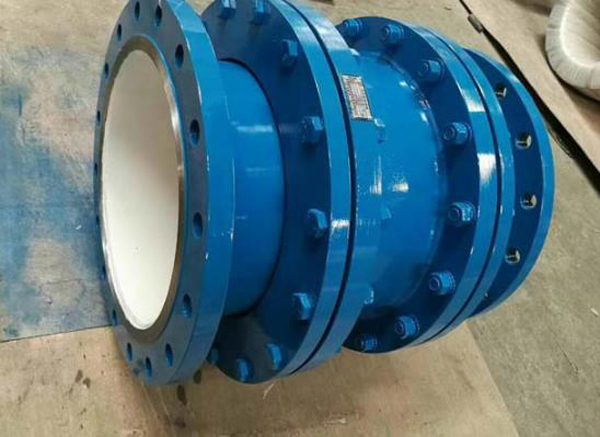

D型大挠度松套伸缩接头

名称：D型大挠度松套伸缩接头
标签：伸缩接头 D型大挠度松套伸缩接头
D型大挠度伸缩接头又称为大挠度伸缩器，该产品是在吸收技术并结合我国实情基础上的一种新型管道连接器。

全国咨询电话： 18037899593　邮箱：zzjuntong@foxmail.com

获取优惠报价在线咨询方案

产品介绍
产品特点
产品用途
技术参数
相关产品推荐
客户案例展示
在线咨询服务中心

产品介绍

D型大挠度伸缩接头又称为大挠度伸缩器，该产品是在吸收技术并结合我国实情基础上的一种新型管道连接器。

产品特点

君通管道生产的大挠度松套补偿接头在一定范围内可轴向伸缩，也能在一定的角度内克服管道对接不同轴向而产生的偏移，能*的方便阀门管道的安装于拆卸，在管道允许伸缩量中可以自由伸缩，一旦越过其伸缩量就起到限位，确保管道的安全运行。

大挠度松套伸缩接头使用特点：

　　1、补偿吸收管道轴向、横向、角向热变形；

　　2、吸收设备震动，减少设备震动对管道的影响；

　　3、吸收地震、地陷对管道的变形量。

产品用途

D型大挠度伸缩接头是由短管法兰，本体，压盖，挡圈，限位块，密封副，压紧构件等所组成，该产品主要可以用于吸收轴向位移和挠度为6°～7°的角位移的管道松套连接的装置。它采用*的抗轴力设计，结构简单、密封性能可靠、抗拉脱力强。具有较大的可挠量和伸缩量，适用于工况恶劣、地形复杂场合的的管道连接。D型大挠度伸缩接头由于具有良好的综合性能，所以该产品主要可以广泛的用于化工，建筑，给水，排水，循环水等管道系统中。

技术参数

D型大挠度松套补偿接头技术参数

序号	名称	数量	材料
1	短管法兰	2	Q235、20、不锈钢
2	固定螺柱	-	Q235
3	固定螺母	-	Q235
4	压盖	2	Q235、20、不锈钢
5	滑动管	1	Q235、20、不锈钢
6	螺栓	1	Q235、35、不锈钢
7	螺母	-	Q235、35、不锈钢
8	限位块	2	Q235、20
9	挡圈	2	Q235、20
10	密封圈	2	NBRFPMNBR

公称尺寸 DN	可挠量	伸缩量 mm	L	D1	法兰连接尺寸
					0.6Mpa			1.0Mpa			1.6Mpa
					D	K	n-do	D	K	n-do	D	K	n-do
100	7	±60	520	305	210	170	4-￠18	220	180	8-￠18	220	180	8-￠19
200			560	415	320	280	8-￠18	340	295	8-￠23	340	295	12-￠23
300			605	530	440	395	12-￠23	445	400	12-￠23	460	410	12-￠27
400			660	645	540	495	16-￠23	565	515	16-￠27	580	525	16-￠30
500			670	750	645	600	20-￠23	670	620	20-￠27	715	650	20-￠33
600			720	870	755	705	20-￠27	780	725	20-￠30	840	770	20-￠36
700	6.5	±65	750	960	860	810	24-￠27	895	840	24-￠30	910	840	24-￠36
800			810	1085	975	920	24-￠30	1015	950	24-￠33	1025	950	24-￠39
900			855	1185	1075	1020	24-￠30	1115	1050	28-￠33	1125	1050	28-￠39
1000			950	1305	1175	1120	28-￠30	1230	1160	28-￠36	1255	1170	28-￠42
1200			1000	1505	1405	1340	32-￠33	1455	1380	32-￠39	1485	1390	32-￠48
1400			1050	1715	1630	1560	36-￠36	1675	1590	36-￠42	1685	1590	36-￠48
1600			1140	1930	1830	1760	40-￠36	1915	1820	40-￠48	1930	1820	40-￠56
1800	6	+75	1200	2150	2045	1970	44-￠40	2115	2020	44-￠48	2130	2020	44-￠56
2000			1250	2370	2265	2180	48-￠42	2325	2230	48-￠48	2345	2230	48-￠62
2200			1300	2570	2475	2390	52-￠42	2550	2440	52-￠56	-	-	-
2400			1420	2820	2685	2600	56-￠42	2760	2650	56-￠56	-	-	-
2600			1450	3020	2905	2810	60-￠48	2960	2850	60-￠56	-	-	-
2800			1500	3230	3115	3020	64-￠48	3180	3070	64-￠56	-	-	-
3000			1600	3440	3315	3220	68-￠48	3405	3290	68-￠62	-	-	-
3200			1780	3685	3525	3430	72-￠48	-	-	-	-	-	-
